😏 "선풍기가 고장났어요!" AI에게 물어보기

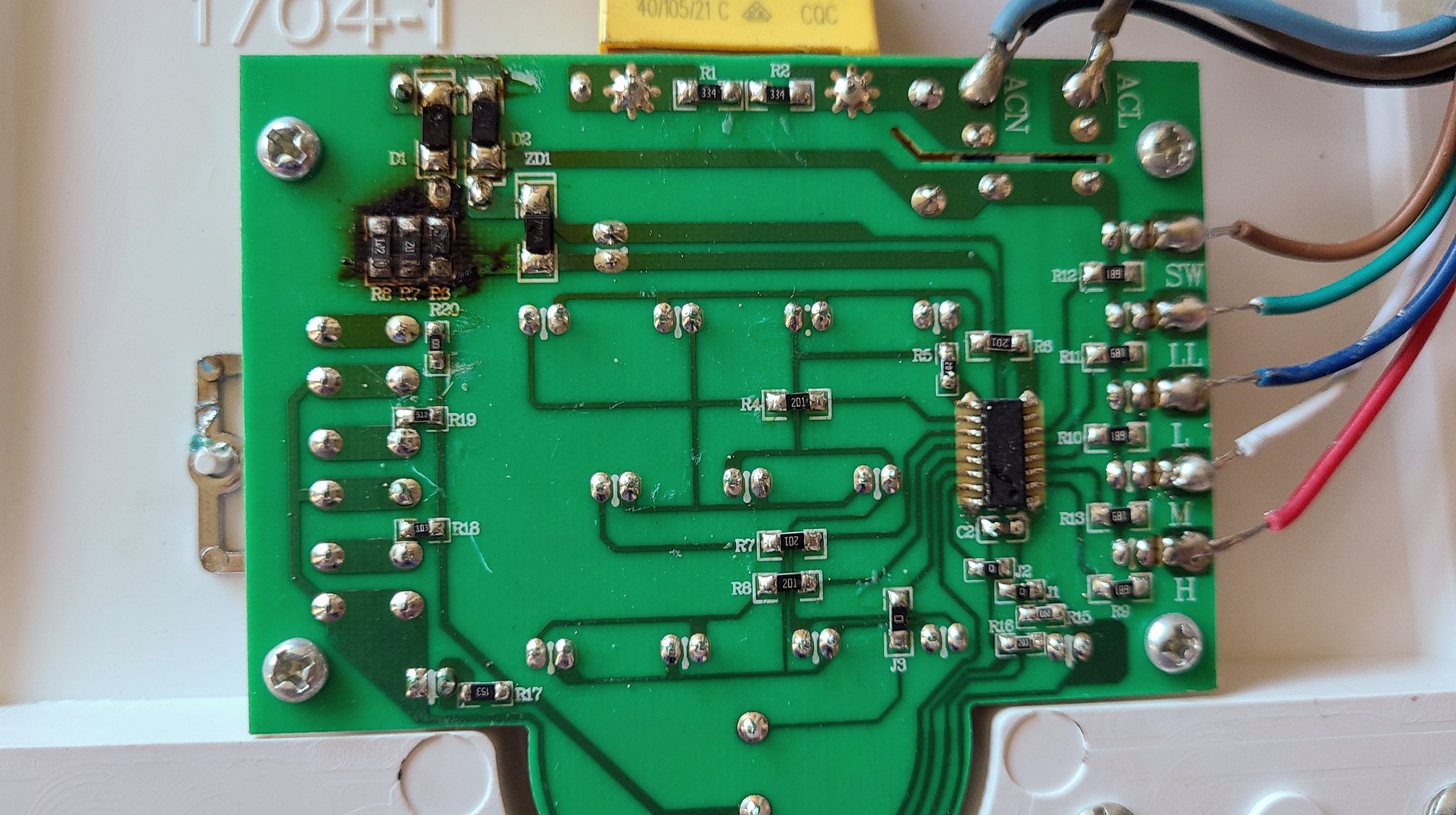

Q. 이 사진은 선풍기의 기판(메인 보드)입니다. 좌측 상단의 저항과 다이오드가 탄 흔적이 보입니다. 이 부분을 제가 수리할 수 있을까요? 개인적으로 다양한 0.25w 저항과 인두 등 작업 준비는 갖춘 상태입니다.



1. DeepSeek

# 사진 분석 및 수리 가능성 검토 제공해주신 파일 내용은 이미지가 아닌 텍스트 데이터(CQC, R1~R9 등)입니다.   실제 **선풍기 기판 사진의 저항/다이오드 탄 흔적**을 보지 못해 정확한 진단은 어렵지만,   일반적인 선풍기 기판 수리 관점에서 답변 드리겠습니다. --- ## 1. 탄 흔적이 있는 부위의 일반적 원인 - **전원 입력단의 저항 + 다이오드**     → 정류 다이오드 쇼트 또는 스파이크 전압으로 인한 저항 과열 - **모터 구동 트라이액(Triac) 또는 RC 스너버 회로**     → 저항이 타면 보통 다이오드나 IC도 손상될 가능성 높음 --- ## 2. 개인이 수리 가능한 조건 ### ✅ 가능한 경우 - **탄 흔적이 표면만 그을린 정도**이고, 저항값을 읽을 수 있거나 회로도/부품 명칭을 알 수 있음   - 해당 부위의 **다이오드가 일반 정류 다이오드(1N4007 등)** 이고, 저항이 0.25W급이라면 교체 가능   - 인두기, 납흡입기, 멀티미터 보유 시 ### ❌ 어려운 경우 - **PCB 패턴까지 타서 끊어짐**   - **다이오드 아래의 IC(예: LS, BA, SM 계열) 쇼트** → 저항만 바꾸면 다시 탐   - SMD 부품으로 초소형이고, 리드 타입 저항이 아님   - 선풍기 기판이 **비절연 방식(AC 직결)** → 감전 위험 높음 --- ## 3. 추천 수리 절차 1. **전원 플러그 뽑고** 대용량 커패시터 방전 (양봉 전압 주의) 2. 멀티미터로 다음 측정:    - 탄 저항 양단 저항값 (현재 개방 또는 저항 상승 시 → 교체)    - 탄 다이오드 양단: 한 방향으로만 도통(0.5~0.7V), 반대 방향 개방 확인    - 인근 트라이액(또는 릴레이), 전원 IC 핀 간 단락 여부 3. 저항 읽기:      (예: 갈-검-빨-금 → 1kΩ 5%) → 같은 값으로 교체, 와트는 최소 0.5W 이상 권장 (0.25W는 재손상 위험) 4. 다이오드 교체: 1N4007 (1A 1000V)이 대부분 호환 5. 교체 후 **절연 테이프**로 주변 가리고, **누전차단기 있는 콘센트**에서 테스트 --- ## 4. 안전 주의사항 (반드시) - 선풍기는 **모터 인덕턴스**로 인해 전원 차단 후에도 역기전력 위험   - 탄 흔적이 **AC 라인(L, N)과 가깝다면** 개인 수리 권장 안 함   - 수리 후 장시간 테스트 전에 **누설 전류 확인** (접지된 드라이버로 케이스 터치 시 불빛/스파크 있으면 위험) --- ## 요약 **저항과 다이오드 명확히 식별 가능하고**, PCB 패턴 손상 없으며,   탄 원인이 IC 쇼트가 아닌 단순 과전압/일시적 서지라면 → **개인 수리 가능**.   하지만 반 이상의 경우 주변 반도체도 함께 손상되어 저항만 교체로 해결되지 않습니다. 👉 가장 확실한 방법:   탄 저항/다이오드 위치의 **선명한 사진**을 올려주시면 부품값과 예상 회로를 알려드릴 수 있습니다.   (지금 받은 파일 내용 R1~R9만으로는 판단 불가) 수리하신다면 **반드시 절연장갑 + 보안경** 착용하세요.



2. Copilot

사진 속 기판은 말씀하신 대로 선풍기의 메인 보드로 보이며, 좌측 상단의 D1, D2, ZD1 근처가 그을려 있습니다. 이 부분은 정류 및 전원 보호 회로로, 보통 저항(R6~R8)과 다이오드(D1, D2, ZD1)가 AC 전원을 안정화시키는 역할을 합니다. 그을림이 있다는 것은 과전류나 역전압이 걸려 해당 부품이 손상되었을 가능성이 높습니다. 🔍 수리 가능 여부 저항 교체: 탄 저항은 교체 가능합니다. 동일한 저항값(예: 334 → 330 Ω)과 전력 용량(0.25 W 이상)을 사용하세요. 다이오드 교체: D1, D2, ZD1은 일반 다이오드와 제너 다이오드입니다. 동일한 모델(예: 1N4007, 5.1 V Zener 등)을 확인 후 교체해야 합니다. 기판 세척: 탄 흔적 부위는 플럭스 제거제나 IPA(이소프로필 알코올)로 닦아내고, 손상된 패턴이 있으면 얇은 전선으로 재배선합니다. 테스트 절차: 교체 후에는 전원을 바로 넣지 말고, 멀티미터로 저항값과 다이오드 방향성을 확인한 뒤 통전 테스트를 진행하세요. ⚠️ 주의사항 AC 전원이 직접 연결되는 회로이므로 감전 위험이 있습니다. 반드시 전원선을 분리하고 절연 장갑을 착용하세요. 탄 흔적이 넓거나 IC 근처까지 번졌다면, 보드 전체 교체가 더 안전할 수 있습니다. 교체 후에도 다시 타는 현상이 생긴다면, 모터나 콘덴서 쪽의 단락이 원인일 가능성이 있습니다. 원하신다면 제가 손상 부위 진단 절차를 단계별로 정리해드릴 수 있습니다. 혹은 부품 식별 사진 예시를 함께 보며 어떤 다이오드와 저항을 써야 할지 구체적으로 안내드릴까요?



3. ChatGPT

사진을 자세히 보니 좌측 상단의 AC 입력부 근처에서 부품이 손상된 것으로 보입니다. 탄 부위에는 다음 부품들이 있는 것으로 보입니다. D1, D2 : 정류용 다이오드(검은색 2개) ZD1 : 제너 다이오드 R7, R8, R9 : SMD 저항 3개 (탄 흔적이 심함) 특히 R7~R9 부근은 기판까지 검게 탄 상태라 단순 저항 교체만으로 끝나지 않을 가능성이 있습니다. 먼저 확인해야 할 점 사진만 보고는 저항값을 정확히 판독하기 어렵습니다. 확대해 보면 저항 표기가 다음처럼 보입니다. R7 = "121" ? (120Ω) R8 = "121" ? (120Ω) R9 = 표기 식별 불가 하지만 탄 흔적 때문에 정확한 판독이 어렵습니다. 수리 가능성 경우 1 : 저항만 단선 저항을 교체하면 살아날 수도 있습니다. 하지만 이런 경우는 드뭅니다. 저항은 보통 "피해자"입니다. 뒤쪽 부품이 쇼트되어 과전류가 흐르면서 저항이 타는 경우가 대부분입니다. 경우 2 : 제너다이오드(ZD1) 쇼트 선풍기 제어보드에서 가장 흔한 고장 중 하나입니다. 제너다이오드가 쇼트되면 저항이 퓨즈처럼 타버립니다. 이 경우 저항 교체 제너다이오드 교체 를 함께 해야 합니다. 경우 3 : 전원 IC 손상 우측의 16핀 IC 또는 기판 반대면의 부품이 손상되었다면 저항만 갈아도 다시 타버립니다. 현재 상태에서 추천하는 진단 전원을 절대 넣지 말고 멀티미터로 측정하십시오. 1단계 R7, R8, R9를 제거 2단계 ZD1 측정 다이오드 모드에서 한 방향만 전압 강하가 나오면 정상 양 방향 모두 0Ω 근처 → 쇼트 3단계 D1, D2 측정 마찬가지로 다이오드 모드로 측정 정방향 0.5~0.7V 역방향 무한대 정상이면 통과 4단계 ACN-ACL 사이 저항 측정 전원 플러그를 뽑은 상태에서 수십~수백 kΩ → 정상 가능성 0~10Ω → 어딘가 쇼트 사진상으로 조금 걱정되는 부분 기판이 상당히 검게 탄 것으로 보아 순간 과전압보다는 장시간 발열이 있었던 것 같습니다. 이런 경우 저항만 불량일 확률 : 20% 저항 + 제너다이오드 불량 : 50% 전원부 전체 손상 : 30% 정도로 추정됩니다. 제가 수리를 시도한다면 R7~R9 제거 D1, D2, ZD1 측정 탄 부분의 패턴(동박) 단선 여부 확인 이상 부품 교체 처음 전원 투입 시에는 60W 백열전구를 직렬 연결하여 시험 순서로 진행하겠습니다. 추가로 기판의 앞면(부품이 많이 실장된 면) 사진을 올려 주시면, 이 선풍기 전원부가 어떤 방식(콘덴서 드롭 방식인지, SMPS 방식인지)인지 분석해서 R7·R8·R9의 원래 저항값까지 더 정확하게 추정해 드릴 수 있습니다.



4. Gemini

사진을 보니 좌측 상단 전원 공급부(Power Supply) 부근이 심하게 과열되어 **기판(PCB)까지 검게 그을린 상태**네요. 결론부터 말씀드리면, 인두기와 저항을 가지고 계시더라도 **이 상태 그대로 단순 부품 교체만 해서 수리하는 것은 권장하지 않으며, 매우 위험할 수 있습니다.** 그 이유는 다음과 같습니다. --- ## 1. 부품 스펙의 차이 (0.25W 저항 사용 불가) * **타버린 저항(R6, R7, R8):** 사진 속 타버린 저항들은 일반적인 크기보다 훨씬 큰 대형 칩 저항이거나 전류 제한용 특수 저항입니다. 선풍기 전원부는 220V 교류(AC) 전압을 직접 받아 낮추는 방식(커패시터 강압 방식)을 주로 쓰는데, 이때 저항에 상당한 열과 부하가 걸립니다. * **위험성:** 가지고 계신 일반 **0.25W(와트) 저항은 허용 전력이 너무 낮아서** 납땜해서 전원을 켜는 순간, 전류를 버티지 못하고 순식간에 다시 타버리거나 불꽃이 튈 수 있습니다. ## 2. 연쇄 파손의 가능성 (원인 미해결) * 저항이 저 정도로 검게 탔다는 것은 저항 자체의 수명 문제라기보다, **주변의 다른 부품이 쇼트(단락)되어 과전류가 흐른 결과**일 확률이 매우 높습니다. * 바로 위에 있는 다이오드(D1, D2)나 제너 다이오드(ZD1), 혹은 노란색 대형 커패시터, 메인 IC 칩 등이 이미 내부적으로 파손되었을 가능성이 큽니다. 근본적인 원인 부품을 찾아 바꾸지 않으면 저항만 새 걸로 갈아도 켜자마자 다시 타버립니다. ## 3. 기판(PCB) 자체의 손상 * 탄 부분을 자세히 보면 초록색 절연 코팅(솔더 레지스트)이 벗겨지고 기판이 숯처럼 변해 있습니다. 탄화된 PCB는 **그 자체로 미세하게 전기가 통하는 도체**가 되어버려, 새 부품을 붙여도 쇼트를 유발할 수 있습니다. 수리하려면 탄 부분을 칼로 전부 긁어내고 패턴을 와이어로 새로 이어야 하는 고난도 작업이 필요합니다. --- ## 🛠️ 추천하는 해결 방법 * **제조사 AS 또는 기판 통째로 교체:** 선풍기는 220V 고전압을 사용하는 가전제품입니다. 전원부 수리가 잘못되면 **화재나 감전의 위험**이 직결됩니다. 제조사 서비스센터를 통해 메인 기판(PCB)을 통째로 교체받으시는 것이 가장 안전하고 확실합니다. * **자가 수리를 꼭 해보고 싶으시다면:** 최소한 멀티미터(테스터기)로 주변 다이오드들의 쇼트 여부를 먼저 체크하셔야 하며, 탄 저항의 정확한 저항값(R값)과 **정격 와트(W) 수**를 파악해 동일한 스펙(최소 1W~2W 급 이상으로 보임)의 부품을 구하셔야 합니다. 하지만 안전을 위해 가급적 기판 교체를 강력히 권장합니다.



5. Grok

**네, 수리 가능할 가능성이 꽤 높습니다.** 하지만 성공률은 정확히 어떤 부품이 얼마나 타버렸는지에 따라 다릅니다. ### 1. 현재 상태 분석 (사진 기준) 좌측 상단 탄 부분은 주로 **전원부 드롭 저항 + 제너 다이오드(ZD1)** 구간으로 보입니다. - **탄 흔적이 있는 주요 부품**:   - R8, R7, R3, R20 (혹은 주변 저항들)   - ZD1 (제너 다이오드)   - D1, D2 (정류 다이오드) 이 구간은 보통 **220V → 5V 또는 12V**로 내리는 **직렬 드롭 저항** 방식의 간이 전원회로입니다.   저항들이 과부하로 인해 열화 → 탄 것인데, 선풍기처럼 장시간 켜두는 기기에서 **매우 흔한 고장**입니다. ### 2. 수리 방법 (당신이 가진 도구로 충분함) **준비물** (이미 대부분 있음): - 0.25W 저항 (하지만 **0.5W~1W 추천**, 0.25W은 여유 있게 2~3개 직렬로) - 멀티미터 - 인두 + 납 - (가능하면) 이소프로필 알코올 + 솔더윅 **단계별 수리**: 1. **탄 부품 완전 제거**    - 탄 저항들은 다 떼어내세요. 구리 패턴이 타서 끊어졌을 수도 있으니 확인. 2. **저항 값 측정 / 추정**    - 주변에 남아있는 비슷한 저항들 값을 읽어보세요.    - 보통 이 위치는 **33Ω ~ 220Ω 1W~2W** 정도가 많이 들어갑니다. (여러 개 직렬 연결된 경우도 많음)    - ZD1은 보통 **5.1V 또는 5.6V 제너**입니다. 3. **대체 방법** (가장 현실적인 추천)    **방법 A (가장 추천)**      - R8, R7, R3 등이 직렬로 연결되어 있었다면 → **100Ω 1W + 100Ω 1W** 직렬로 넣어보기    - 또는 **150Ω 2W** 하나로 대체 (공간 허용 시)    **방법 B**      - 탄 부분을 청소한 후, **기존 패턴을 따라 정확한 값**으로 복원 (가장 좋음) 4. **추가로 확인해야 할 것**    - ZD1이 완전히 단락(쇼트)되었는지 확인 (멀티미터 다이오드 모드)    - 메인 칩(오른쪽 IC) 쪽으로 5V가 제대로 들어가는지 확인    - C1, C2 콘덴서도 열화되었을 가능성 높음 → 같이 교체 추천 ### 3. 주의사항 - **0.25W 저항만으로는 부족**할 수 있습니다. 처음엔 **2~3개 직렬**로 연결해서 전력 분산시키세요. - 저항을 교체한 후 **최초 전원 인가 시** 1~2초만 켜보고 연기/이상한 냄새 나는지 확인하세요. - 가능하면 **트랜스**나 **스위칭 전원 모듈**로 전체 교체하는 것이 장기적으로 더 좋지만, 지금은 저항+제너 복원으로 충분히 동작할 겁니다. --- **사진 더 자세히** (특히 탄 부품 번호와 색띠가 선명한 부분) 추가로 올려주시면, **정확한 저항값**을 더 잘 맞춰드릴 수 있습니다. 지금 상태로도 충분히 시도해볼 만합니다.   선풍기 기판은 워낙 단순해서 DIY 수리 성공률이 높은 편이에요.



6. Perplexity

사진상으로는 수리 가능성은 있습니다. 다만 이 보드는 단순한 저항 1개 교체 수준이 아니라, 다이오드/주변 저항/패턴 손상 여부까지 같이 확인해야 하는 상태로 보입니다.[ppl-ai-file-upload.s3.amazonaws] 사진에서 보이는 점 좌측 상단의 D1/D2 근처와 그 아래쪽 저항군에 과열·탄화 흔적이 있고, 이건 부품 하나만 나간 것이 아니라 그 주변 회로에 과전류가 흘렀을 가능성을 뜻합니다.[ppl-ai-file-upload.s3.amazonaws] 특히 탄 자국이 보이면 해당 부품의 정격을 복원해도 단락이나 누설, 패턴 손상이 남아 있으면 다시 고장날 수 있습니다.[ppl-ai-file-upload.s3.amazonaws] 직접 수리 가능한 경우 다음 조건이면 개인 수리가 가능합니다. 탄 부품의 정확한 값을 확인할 수 있다. PCB 패턴이 끊기지 않았다. 다이오드가 쇼트/오픈인지 멀티미터로 판별 가능하다. 전원을 넣기 전에 주변 부품까지 점검할 수 있다.[ppl-ai-file-upload.s3.amazonaws] 이미 0.25W 저항과 인두를 갖추셨다면 기본 장비는 충분하지만, 이 보드는 저항값을 대충 넣는 방식은 위험합니다.[ppl-ai-file-upload.s3.amazonaws] 저항 표면 마킹이 타서 안 보이면, 회로도 없이는 임의 교체보다 측정 후 복원이 맞습니다.[ppl-ai-file-upload.s3.amazonaws] 먼저 확인할 것 D1/D2, ZD1, 주변 저항을 모두 멀티미터 다이오드 모드와 저항 모드로 측정하세요.[ppl-ai-file-upload.s3.amazonaws] 탄 부위의 패턴 단선이 있는지 육안과 연속성 테스트로 확인하세요.[ppl-ai-file-upload.s3.amazonaws] 같은 라인의 정상 부품 값과 비교해 상태가 다른 부품이 있는지 보세요.[ppl-ai-file-upload.s3.amazonaws] 전원 투입은 반드시 직렬 전구 테스트나 제한 전원으로 하세요.[ppl-ai-file-upload.s3.amazonaws] 수리 가능성 판단 가능성 높음: 저항 1~2개와 다이오드만 손상, 패턴 정상.[ppl-ai-file-upload.s3.amazonaws] 애매함: 패턴 일부 손상, 부품 값 식별 불가.[ppl-ai-file-upload.s3.amazonaws] 교체 권장: MCU나 제어 IC 주변까지 열손상 확산, 반복 단락.[ppl-ai-file-upload.s3.amazonaws] 제 의견 지금 사진만 보면 “부품 교체로 살릴 수 있을 가능성”은 충분히 있어 보입니다. 하지만 바로 전원 넣는 단계로 가면 위험하고, 먼저 탄 부위의 정확한 부품값과 다이오드 상태 확인이 핵심입니다.[ppl-ai-file-upload.s3.amazonaws] 원하시면 다음 단계로, 사진 기준으로 어느 부품을 어떤 순서로 측정할지 체크리스트 형태로 짚어드리겠습니다.



7. manus

# 선풍기 기판 수리 가이드 ## 1. 개요 제공해주신 선풍기 기판(메인 보드) 이미지 분석 결과, 좌측 상단의 저항(R6, R7, R8)과 다이오드(D1, D2)가 소손된 것을 확인했습니다. 이 기판은 일반적으로 저전력 가전제품에 사용되는 **캐패시티브 드로퍼(Capacitive Dropper) 방식의 전원 공급 회로**를 사용하는 것으로 보입니다. 이 방식은 AC 전원과 직접 연결되어 있어 **전기적 절연이 되어 있지 않으므로 수리 시 각별한 주의가 필요**합니다. ## 2. 소손 부품 분석 및 예상 사양 소손된 부품들은 캐패시티브 드로퍼 회로의 초기 돌입 전류 제한 및 정류 역할을 담당하는 것으로 추정됩니다. | 부품명 | 예상 역할 | 예상 사양 | 비고 | |---|---|---|---| | **R6, R7, R8** | 돌입 전류 제한 저항 | 100Ω (101) 또는 47Ω (470) SMD 저항, 0.25W 이상 | 3개가 병렬로 연결되어 총 전력 소모를 분산 | | **D1, D2** | 정류 다이오드 | 1N4007 (SMD M7) | 1A, 1000V 정류 다이오드 | | **ZD1** | 제너 다이오드 | 5.1V 또는 12V 제너 다이오드 | 마이크로컨트롤러(IC)의 동작 전압에 따라 다름. 5V 로직일 경우 5.1V가 일반적 | *   **R6, R7, R8 저항:** 소손된 저항의 정확한 값을 육안으로 확인하기 어렵지만, 유사한 회로에서 돌입 전류 제한용으로 사용되는 저항은 보통 47옴에서 100옴 사이의 낮은 값을 가집니다. 0.25W 저항을 가지고 계시므로, 100옴 저항 3개를 병렬로 연결하여 사용하면 총 33.3옴의 저항값과 0.75W의 전력 처리 능력을 가질 수 있어 적절할 것으로 판단됩니다. *   **D1, D2 다이오드:** 정류 다이오드는 일반적으로 1N4007(SMD M7)과 같은 1A, 1000V 사양의 다이오드를 사용합니다. *   **ZD1 제너 다이오드:** 제너 다이오드는 전압 안정화 역할을 합니다. 저항 소손의 원인이 제너 다이오드의 단락일 수 있으므로, 교체 전 반드시 점검해야 합니다. 일반적으로 마이크로컨트롤러(IC)의 동작 전압에 맞춰 5.1V 또는 12V 제너 다이오드가 사용됩니다. 기판의 IC가 5V 로직을 사용한다면 5.1V 제너 다이오드일 가능성이 높습니다. ## 3. 수리 가능 여부 및 주의사항 개인적으로 인두 및 0.25W 저항 등 작업 준비가 되어 있으시다면 **수리 시도 자체는 가능**합니다. 하지만 다음과 같은 **매우 중요한 주의사항**을 반드시 숙지하고 진행해야 합니다. ### 3.1. 안전 수칙 (매우 중요) *   **비절연 회로:** 이 기판은 AC 전원과 직접 연결되는 비절연 회로입니다. **전원이 연결된 상태에서는 절대 기판을 만지지 마십시오. 감전의 위험이 매우 높습니다.** *   **잔류 전하:** 전원 코드를 뽑은 후에도 캐패시터에 잔류 전하가 남아 있을 수 있습니다. 작업 전에 반드시 전압을 측정하여 방전되었는지 확인하거나, 적절한 저항을 이용하여 안전하게 방전시킨 후 작업하십시오. *   **작업 환경:** 건조하고 안정적인 작업 공간에서 작업하며, 절연 장갑 등 보호 장비를 착용하는 것이 좋습니다. ### 3.2. 추가 진단 필요 부품 저항과 다이오드가 소손된 원인이 단순히 과전류일 수도 있지만, 다른 부품의 고장으로 인해 과전류가 발생했을 가능성도 있습니다. 따라서 다음 부품들을 추가로 점검해야 합니다. *   **ZD1 제너 다이오드:** 멀티미터의 다이오드 테스트 모드를 사용하여 ZD1의 양방향 저항을 측정합니다. 양방향 모두 낮은 저항이 측정된다면 단락(Short)되었을 가능성이 높습니다. (정상적인 제너 다이오드는 한 방향으로만 전류가 흐름) *   **평활 캐패시터 (Smoothing Capacitor):** 기판의 다른 면에 위치할 가능성이 높은 전해 캐패시터(Electrolytic Capacitor)가 단락되었는지 확인합니다. 단락 시 저항과 다이오드에 과부하를 줄 수 있습니다. 멀티미터로 저항을 측정하여 매우 낮은 저항이 지속적으로 나타나면 단락일 수 있습니다. *   **마이크로컨트롤러(IC):** 소손된 부품들로 인해 IC가 손상되었을 가능성도 배제할 수 없습니다. IC가 손상되었다면 수리가 어려울 수 있습니다. ## 4. 수리 절차 (단계별 가이드) 1.  **전원 차단 및 방전:** 선풍기에서 기판을 분리하고, 전원 코드를 완전히 뽑은 후, 캐패시터에 잔류 전하가 없는지 확인하고 안전하게 방전시킵니다. 2.  **소손 부품 제거:** 소손된 R6, R7, R8 저항과 D1, D2 다이오드를 인두를 사용하여 조심스럽게 제거합니다. 기판의 패턴이 손상되지 않도록 주의하십시오. 3.  **기판 청소:** 소손으로 인해 그을린 부분을 알코올 등으로 깨끗하게 청소합니다. 탄화된 잔여물은 전도성을 가질 수 있어 추가적인 문제를 일으킬 수 있습니다. 4.  **ZD1 및 평활 캐패시터 점검:** 위 3.2절의 내용에 따라 ZD1 제너 다이오드와 평활 캐패시터를 멀티미터로 점검합니다. 만약 이 부품들도 고장이라면 함께 교체해야 합니다. 5.  **새 부품 준비:** 예상 사양에 맞는 새 저항(100옴 0.25W 3개), 다이오드(1N4007 또는 M7), 그리고 필요한 경우 ZD1 및 평활 캐패시터를 준비합니다. 6.  **부품 납땜:**     *   **저항:** 100옴 0.25W SMD 저항 3개를 R6, R7, R8 위치에 병렬로 납땜합니다. (만약 리드형 저항을 사용해야 한다면, 기판에 맞게 다리를 구부려 납땜하고, 다른 부품과 쇼트되지 않도록 주의합니다.)     *   **다이오드:** D1, D2 위치에 1N4007(M7) 다이오드를 극성에 맞춰 납땜합니다. 다이오드에는 보통 흰색 또는 회색 띠로 음극(캐소드)이 표시되어 있습니다. 기판의 마킹과 일치시켜야 합니다.     *   **ZD1 (필요시):** ZD1 제너 다이오드도 극성에 맞춰 납땜합니다. 7.  **납땜 상태 확인:** 모든 납땜 부위가 깔끔하고 냉납이 없는지, 그리고 인접한 패턴과 쇼트된 곳은 없는지 육안으로 꼼꼼히 확인합니다. 8.  **조립 및 테스트:** 기판을 선풍기에 다시 조립하기 전에, 전원을 연결하지 않은 상태에서 멀티미터로 주요 지점(예: ZD1 이후의 DC 전압 라인)의 저항을 측정하여 단락 여부를 최종 확인합니다. 단락이 없다면, **매우 조심스럽게** 전원을 연결하여 동작 여부를 확인합니다. (가능하다면 직렬 전구 테스트 지그를 사용하는 것이 안전합니다.) ## 5. 결론 소손된 저항과 다이오드를 교체하는 것은 충분히 시도해 볼 만한 수리입니다. 하지만 **비절연 회로라는 점을 항상 인지하고 안전에 최우선**을 두어야 합니다. 특히 ZD1 제너 다이오드와 평활 캐패시터의 추가적인 점검이 성공적인 수리의 핵심이 될 것입니다. 이 가이드가 수리에 도움이 되기를 바랍니다. --- **작성자:** Manus AI **작성일:** 2026년 6월 3일







결론!

AI 능력이 만족스럽다.

그러나 위험을 감수하며 수리에 도전하는 것이 효율적이지 못한 것 같다.

저항이나 다이오드 자체의 문제라면 간단히 교체하여 해결하겠지만 그 전단에서의 문제이거나 메인 보드 설계에서의 미흡이라면 또 문제가 발생할 수 있거나 더큰 문제로 비화할 수 있기 때문이다.
