1. 충전기의 역할
스마트폰 충전기는 단순히 전기를 공급하는 장치가 아니라 기기에 맞는 전압과 전류를 안전하게 제공하는 전력 공급 장치이다.
스마트폰 충전 과정은 다음과 같이 이루어진다.
- 충전기는 외부 전원을 받아 일정한 전압과 전류로 변환한다.
- 스마트폰과 통신하여 필요한 전력을 협의한다.
- 협의된 조건에 따라 전력을 공급한다.
- 스마트폰 내부 회로는 이를 배터리에 적합한 형태로 다시 변환한다.
즉, 충전기는 단순한 “전기 공급기”가 아니라 기기와 통신하며 최적의 전력을 제공하는 장치이다.

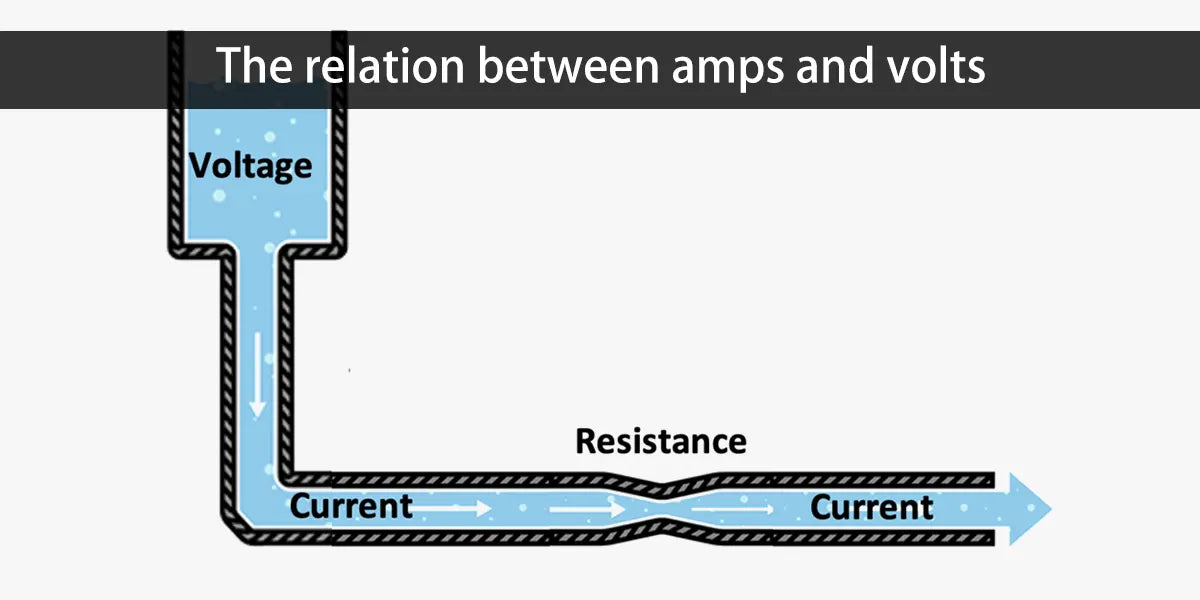

2. 전압(Voltage)의 개념과 변화
초기의 USB 충전은 항상 5V로 고정되어 있었다. 하지만 고속 충전 기술이 발전하면서 전압은 상황에 따라 변화하게 되었다.
📊 충전 방식에 따른 전압 변화
| 구분 | 전압 | 특징 |
| 기본 충전 | 5V | 가장 기본적인 전압 |
| 고속 충전 | 9V | 더 빠른 충전을 위해 전압 증가 |
| 고속 충전 (확장) | 12V 이상 | 일부 기기에서 사용 |
| 최신 충전 (PPS) | 3~11V 가변 | 상황에 따라 실시간 조절 |
※ 전압을 높이는 이유:
전력은 다음과 같은 관계를 가진다.

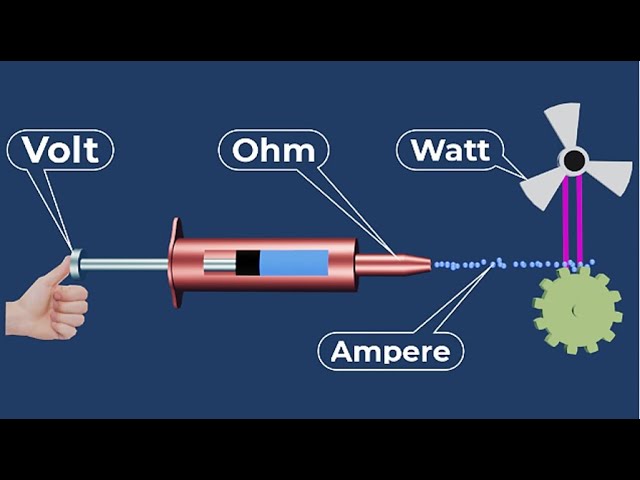

👉 전력(W) = 전압(V) × 전류(A)
같은 전력을 공급할 때:
- 전압을 높이면 → 전류를 줄일 수 있다
- 전류가 줄어들면 → 발열이 감소한다
- 발열이 감소하면 → 효율이 증가하고 안정성이 높아진다
따라서 현대 충전 기술은 전압을 높이는 방향으로 발전하였다.
3. 전력(W)의 의미
전력(W)은 충전 속도를 결정하는 가장 중요한 요소이다. 전력이 클수록 더 많은 에너지를 빠르게 전달할 수 있다.
📊 전력 비교 예시
| 전압 | 전류 | 전력 |
| 5V | 2A | 10W |
| 9V | 2A | 18W |
| 9V | 2.77A | 약 25W |
| 15V | 3A | 45W |
그러나 중요한 점은 같은 전력이라도 충전 속도가 동일하지 않을 수 있다는 것이다.
그 이유는 바로 “충전 프로토콜” 때문이다.
4. PD (Power Delivery)의 개념
👉 USB Power Delivery:
PD는 충전기와 스마트폰이 서로 통신하여 적절한 전압과 전류를 결정하는 규격이다.
※ PD의 동작 원리
- 충전기가 가능한 전력 목록을 제시한다
- 스마트폰이 필요한 전력을 요청한다
- 서로 협의하여 전력 공급 조건을 결정한다
- 해당 조건으로 충전이 진행된다
이 과정을 통해 기기마다 최적의 충전이 가능해진다.
📊 PD의 전압 단계:
| 단계 | 전압 |
| 기본 | 5V |
| 고속 | 9V |
| 중간 | 15V |
| 고전력 | 20V |
5. PPS의 개념
👉 Programmable Power Supply:
PPS는 PD의 확장 기능으로 전압을 실시간으로 세밀하게 조절하는 기술이다.
※ PD와 PPS의 차이
| 구분 | PD | PPS |
| 전압 변화 | 단계형 | 연속형 |
| 제어 방식 | 고정 값 선택 | 실시간 조절 |
| 효율 | 보통 | 높음 |
| 발열 | 상대적으로 큼 | 낮음 |
※ PPS의 특징
- 0.1V 단위로 전압 조절 가능
- 스마트폰 상태에 맞춰 지속적으로 변화
- 발열 감소
- 배터리 수명 보호
즉, PPS는 더 정밀하고 효율적인 충전을 가능하게 하는 기술이다.
6. 충전 속도 차이가 발생하는 이유
충전 속도는 단순히 W(와트)만으로 결정되지 않는다.
다음 요소들이 함께 작용한다.
📊 충전 속도 결정 요소
| 요소 | 설명 |
| 전력(W) | 기본적인 에너지 양 |
| 전압(V) | 전력 전달 방식 |
| 프로토콜(PD/PPS) | 전력 협상 및 제어 |
| 케이블 | 전류 허용량 제한 |
| 스마트폰 | 최대 지원 속도 |
| 배터리 상태 | 충전 단계에 따른 속도 변화 |
따라서 같은 25W 충전기라도
- PPS 지원 → 초고속 충전
- PPS 미지원 → 고속 충전
처럼 결과가 달라질 수 있다.
7. 충전기 종류 정리 (갤럭시 기준)
📊 충전기 분류
| 구분 | 전력 | 특징 |
| 일반 충전기 | 약 10W 이하 | 5V 기반 |
| 고속 충전기 | 약 15~18W | 9V 사용 |
| 초고속 충전기 | 25W 이상 | PD + PPS |
| 초고속 충전 2.0 | 45W 이상 | 고전력 + 고급 케이블 필요 |
8. 종합 정리
스마트폰 충전 기술은 단순한 전력 공급에서 발전하여 현재는 지능형 전력 제어 시스템으로 발전하였다.
- 전압은 5V에서 9V 이상으로 확장되었다
- 전력(W)은 충전 속도를 결정하는 핵심 요소이다
- PD는 전력을 협상하는 통신 규격이다
- PPS는 전압을 정밀하게 조절하는 기술이다
- 충전 속도는 여러 요소가 복합적으로 작용하여 결정된다
👉 스마트폰 충전은,
전력(W) + 전압(V) + 통신 기술(PD/PPS)이 결합된 “지능형 전력 공급 과정”이다.
